一、項目概況

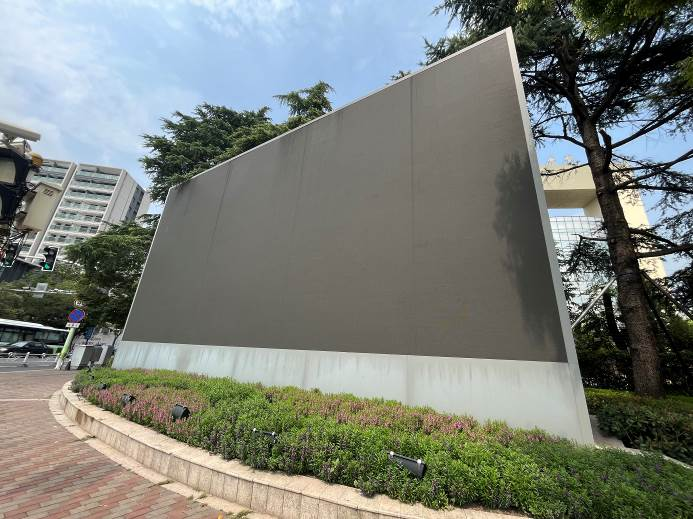

　　本項目位于上海市嘉定區xx路交匯口，招牌類型為落地LED燈箱式。招牌長度14.4m，高度7.6m，寬度1.03m，受檢廣告牌采用鋼結構桁架，鋼結構桁架主要由矩形鋼管和H型鋼立柱145mm×100mm焊接而成，矩形鋼管主要截面尺寸為□58mm×40mm、□100mm×50mm、□30mm×30mm;

　　受檢廣告牌鋼桁架通過螺栓與地面基礎連接，鋼結構支撐主要由矩形鋼管焊接而成，矩形鋼管主要截面尺寸為□40mm×40mm、□30mm×30mm。

　　二、執行標準

　　本報告按以下國家及地方標準法規進行現場檢測及報告編寫：

　　(1)、《城市戶外廣告和招牌設施技術標準》 (CJJT149-2021)

　　(2)、《戶外廣告設施設置技術規范》 (DB31/283-2015)

　　(3)、《戶外招牌設置技術規范》 (DB31/T 977-2016)

　　(4)、《鋼結構設計標準》 (GB50017-2017)

　　(5)、《鋼結構工程施工質量驗收標準》(GB50205-2020)

　　(6)、《鋼結構現場檢測技術標準》 (GB/T50621-2010)

　　三、檢測內容

　　根據《戶外招牌設置技術規范》DB31/T977-2016 的有關規定，對該戶外招牌設施的面板圍護，結構(構架、焊接、防腐、錨固)各項目進行現場檢測、數據采集，對構架的強度、剛度、穩定性進行復核，并對其安全性做出相應的評定，必要時提出整改建議。
